基本信息：
項目名稱：宛平路88號地塊電力監控系統
項目地點：上海
實施時間：2015年
項目簡介：
工程地點：徐匯區宛平南路88號
項目用途：商辦樓
占地面積、建筑面積：建筑面積8047平米，地上5413平米，地下2634平米
項目概況：宛平南路88號項目位于上海市徐匯區宛平南路和肇嘉浜路交匯處，東鄰宛平南路，北至肇嘉浜路，與徐家匯綠地相呼應，為產品展示和金融經營服務的商務樓，建筑外立面利用漸變手法將古典樣式石材幕墻完美過渡到現代玻璃幕墻樣式。

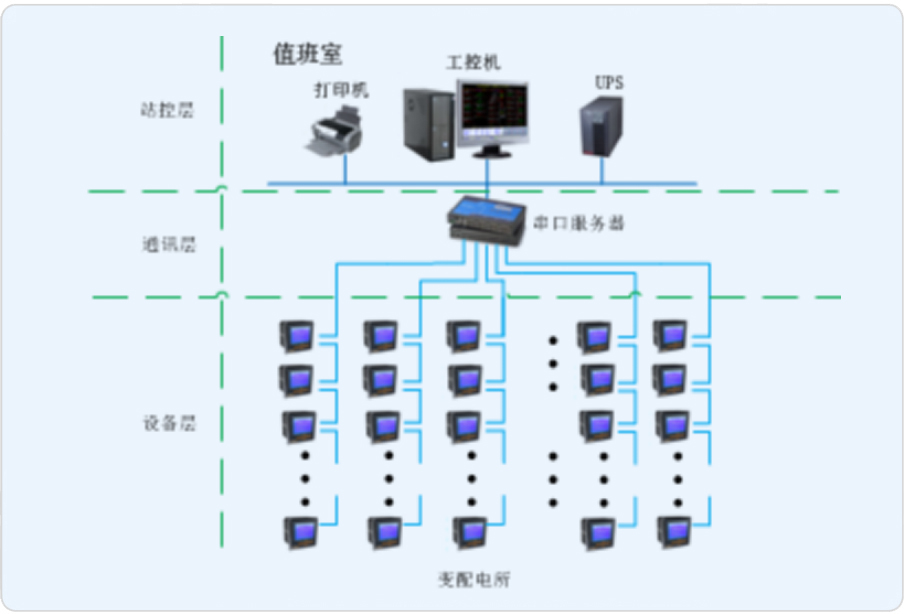

本項目設計為變配電所部分電力監控系統，變配電所位于地下一層，其中有兩路高壓進線，配有綜合保護裝置，低壓部分，進線柜、饋線柜配有儀表，本電力監控系統監控范圍為低壓部分裝置。通過組建系統網絡，電力儀表通過現場總線直接接入變電所內采集設備，并將數據上傳至Acrel-2000電力監控系統，實時監測變電所內各個回路的電流、電壓、功率、開關狀態等電參量，由此達到變電所少人值守或無人值守的智能化管理。
系統實現的功能：
1、數據采集及處理：通過間隔層單元實時采集現場電度抄表；
2、畫面顯示：全部設備的測量值的實時數據、各種告警信息、計算機監控系統的狀態信息； 3、記錄功能：具有對各種歷史數據的記憶功能，以供隨時查詢、回顧、打印；
4、報警處理：用戶可以按照自己的意愿分類、篩選報警，并將報警歸納于不同的報警窗口中，根據不同的報警級別，采用推出畫面、光顯示、條紋閃爍及不同聲音級別的音響進行報警；
5、具有完善的用戶管理功能，避免越權操作；
6、報表打印功能：可召喚打印、定時打印各種歷史數據，運行參數，事故報告統計，電度量統計報表。
