發布時間：2016-01-22 14:12
瀏覽次數：
作者：admin
基本信息：
項目名稱：天津仁恒河濱花園電力監控系統的設計與應用
項目地點：天津
實施時間：2012年8月
項目簡介：
仁恒河濱花園位于河北區元緯路-五馬路-海河?xùn)|路-八馬路圍合處，總面積超30萬平方米的精裝修項目。仁恒河濱花園開發集公園、居住區、商業、小學、4000平米的小區會所于一體。
安科瑞電氣股份有限公司于2012年8月承接了天津仁恒河濱花園電力監控系統的設計、產品供應及調試。系統采用Acrel-2000型電力監控系統，成功實現了1個低壓配電室電力參數的集中采集，成為仁恒河濱花園變配電站向數字 化，智能化發展的標志。

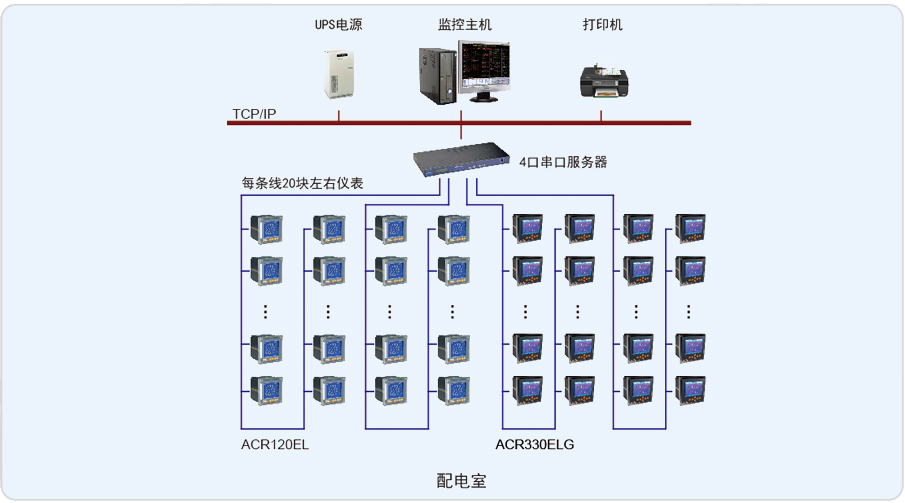

整個系統采用網絡分布式結構，監控主機位于地下一層變電所值班室內，配電柜內安裝有本公司ACR330ELH、ACR120EL儀表共計60多回路。仁恒河濱花園電力監控系統現場共1個低壓配電室，配電室內采用安科瑞ACR系列電力監控儀表采集各回路的電流、電壓、電能等電參量，然后通過中間層采集設備網線到監控室計算機上，實現遙測、遙信功能。
系統實現的功能：
1.實時更新數據庫及顯示畫面，并在屏幕上采用模擬圖方式實時顯示現場設備運行狀況，顯示實時和歷史事件，并采用打印或報表等方式輸出。
2.監視系統能完成對低壓配電系統模擬量運行狀態的監視，有效反映各模擬量（I、U、P、F、E等）。
3.系統能對低壓配電系統內所有開關、斷路器位置和故障信號進行有效，安全，可靠，直觀的監視。
4.系統在主控機顯示與實際相對應的一次接線模擬圖，顯示各控制對象的運行狀態并實時更新。
5.對各監測點的通訊狀態或異常用電進行報警。
