基本信息：
項目名稱：清遠蒙牛事業部電力監控系統的設計與應用
項目地點：廣東 清遠
實施時間：2012年11月
項目簡介：
蒙牛乳業(清遠)有限公司創建于2009年10月18日,地處中國經濟發展較快的廣東省清遠市,是目前蒙牛在長江以南集團自籌資金建設的另外一個工廠,工廠一期總投資2.6億元,二期投資2億元。占地面積178.8畝,一期低溫日處理鮮牛奶200噸,預處理日處理量400噸。安科瑞電氣股份有限公司于2012年11月承接了清遠蒙牛事業部電力監控系統的設計與實施。本項目包括一期電力監控系 統，二期電力監控系統。其中一期包括動力中心配電房，生產車間配電房；二期包括二期配電房。

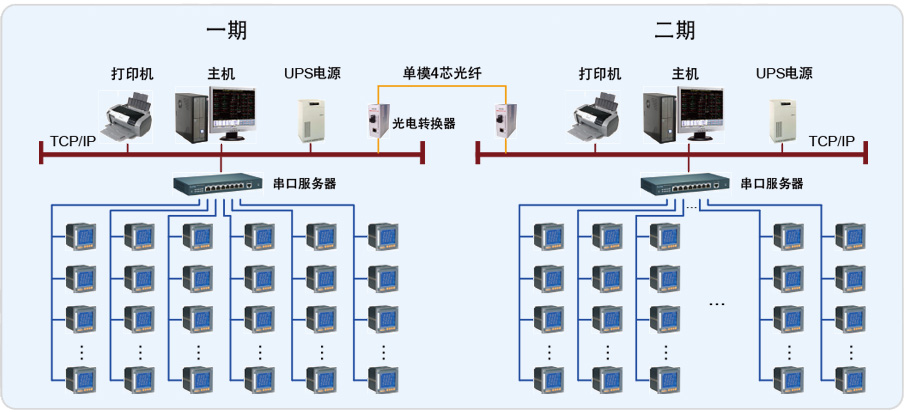

一期配電房由兩個相互獨立的配電房組成，動力中心配電房包含主室和次室，次室距主室的約30米。其中Acrel-2000電力監控系統在動力中心配電室的次室里。動力中心配電房有2臺變壓器（1#變壓器、2#變壓器），共有57臺ACR120EL；現場采用4根屏蔽雙絞總線連接。生產車間配電房中有2臺變壓器（3#變壓器、4#變壓器），共有39臺智能儀表，現場采用2根RS485總線上傳至主機。
二期電力監控：二期配電房內有4臺變壓器（5#變壓器、6#變壓器、7#變壓器、8#變壓器），共有187臺ACR120EL，現場采用9根RS485總線上傳至主機。
系統實現的功能：
1、實時顯示開關的分、合閘運行狀態和通訊故障報警；
2、低壓各出線回路的開關運行狀態和負載進線監控；
3、該報表查詢供兩個變電所8臺變壓器出線各低壓回路的電參數，支持報表打印等功能；
4、實現任意時間段電度累計查詢，具備數據導出和報表打印；
5、查看實時和歷史趨勢曲線。
