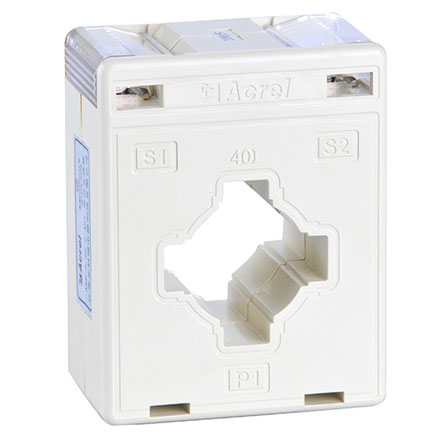

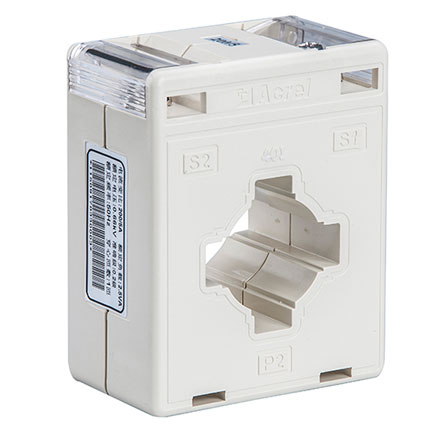

AKH-0.66系列測量型電流互感器

該系列互感器作為交流電流信號采集元件，可與測量儀表配套使用，一次電流測量范圍5-6300A，二次輸出5A或1A，測量范圍為額定值的5-120%。

在線咨詢聯系方式
18717964689

產品簡介
技術參數
產品選型

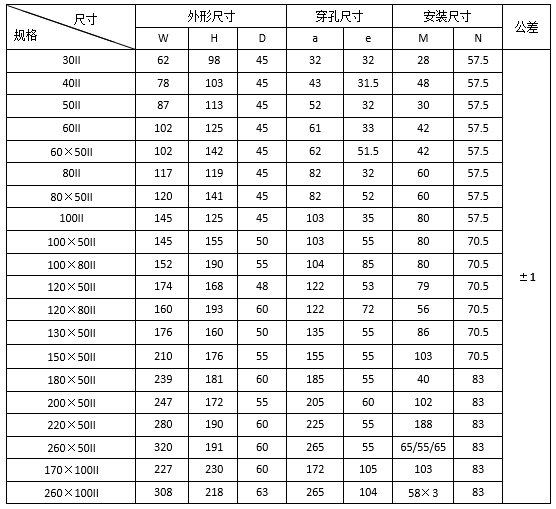

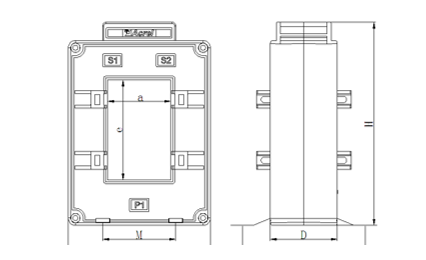

外形尺寸

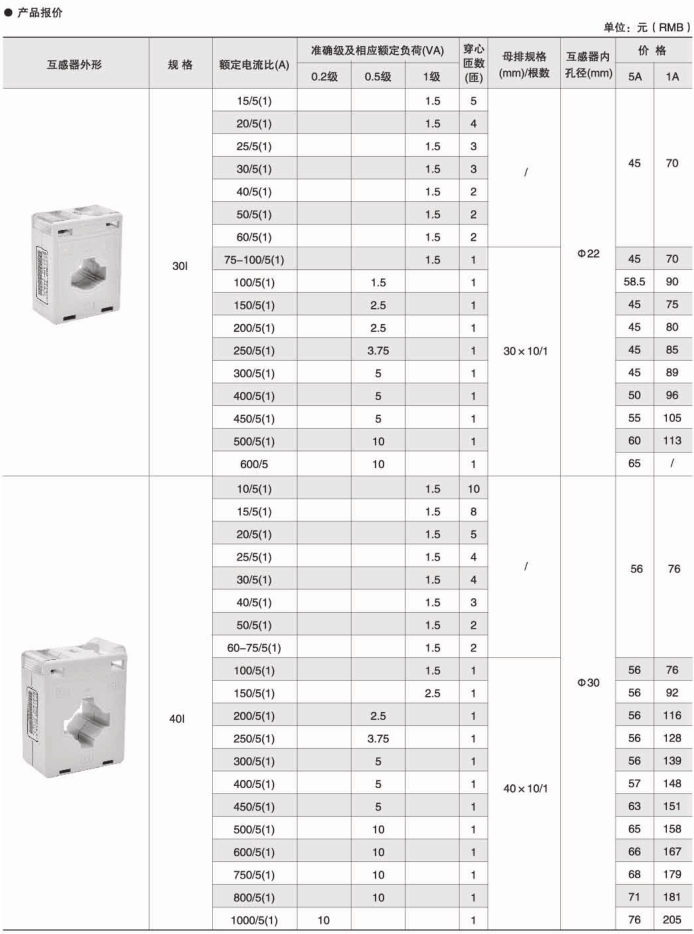

產品報價

應用范圍：

低壓配電系統電流采集

訂貨范例：

具體型號：AKH-0.66/I 30I 100/5
技術要求：額定電流比100A/5A；準確級1級；穿心匝數1匝；額定負荷1.5VA；內孔徑φ22mm；穿排規格30mm×10mm 1根。
通訊協議：無
輔助電源：無

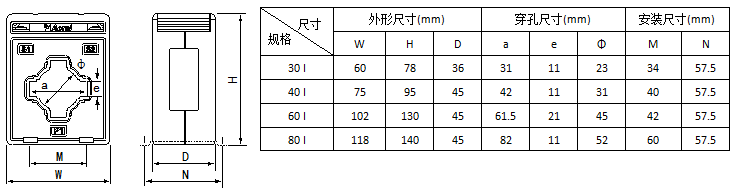

● AKH-0.66Ⅰ型電流互感器

規格	額定電流比(A)	準確級及相應額定負荷(VA)			穿心匝數 (匝)	母排規格(mm)/根數	電纜最大外徑(mm)	安裝方式
規格	額定電流比(A)	0.2級	0.5級	1級	穿心匝數 (匝)	母排規格(mm)/根數	電纜最大外徑(mm)	安裝方式
30I	15/5(1)			1.5	5	/	Φ22	A
	20/5(1)			1.5	4
	25-30/5(1)			1.5	3
	40-60/5(1)			1.5	2
	75-100/5(1)			1.5	1	30×10/1		A,B
	150-200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500/5(1)		10		1
	600/5(1)		10		1

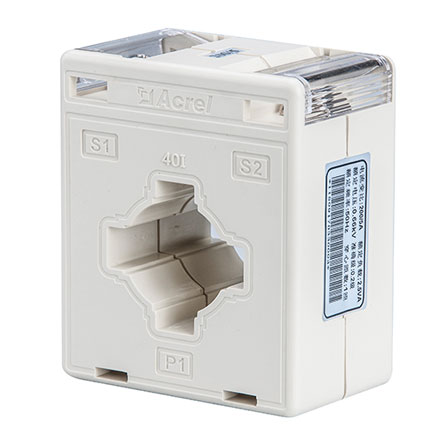

40I	10/5(1)			1.5	8	/	Φ30	A
	15/5(1)			1.5	5
	20/5(1)			1.5	4
	25-30/5(1)			1.5	3
	40-60/5(1)			1.5	2
	75/5(1)			1.5	1	40×10/1		A,C
	100/5(1)			1.5	1
	150/5(1)			2.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000/5(1)	10			1

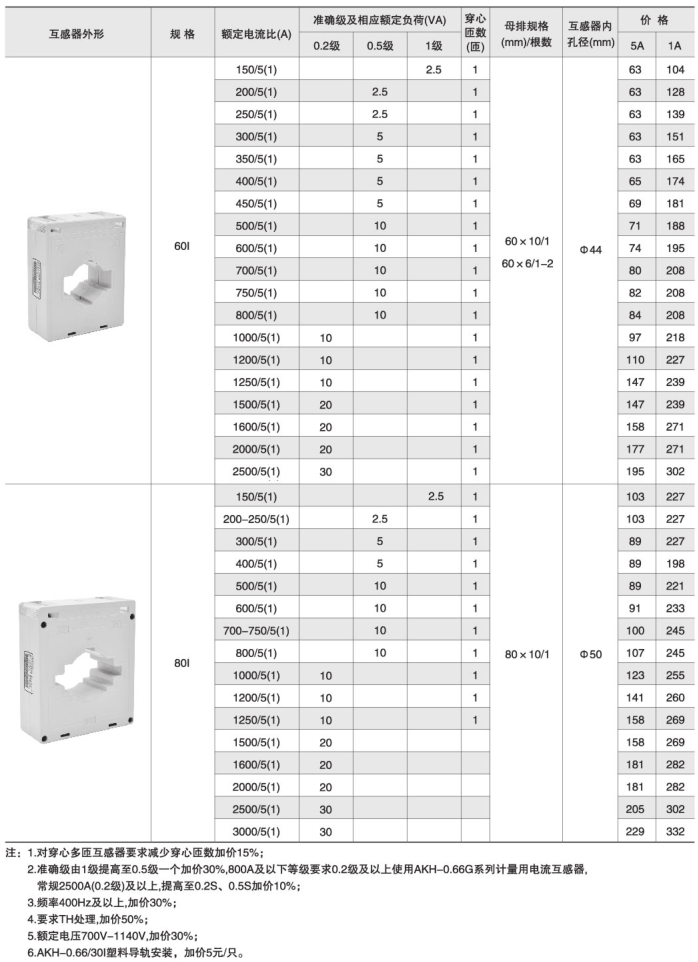

60I	150/5(1)			2.5	1	60×10/1 60×6/1-2	Φ44	A,C
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500/5(1)	30			1
80I	150/5（1）			2.5	1	80×10/1	Φ50	A,C
	200-250/5(1)		2.5		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1

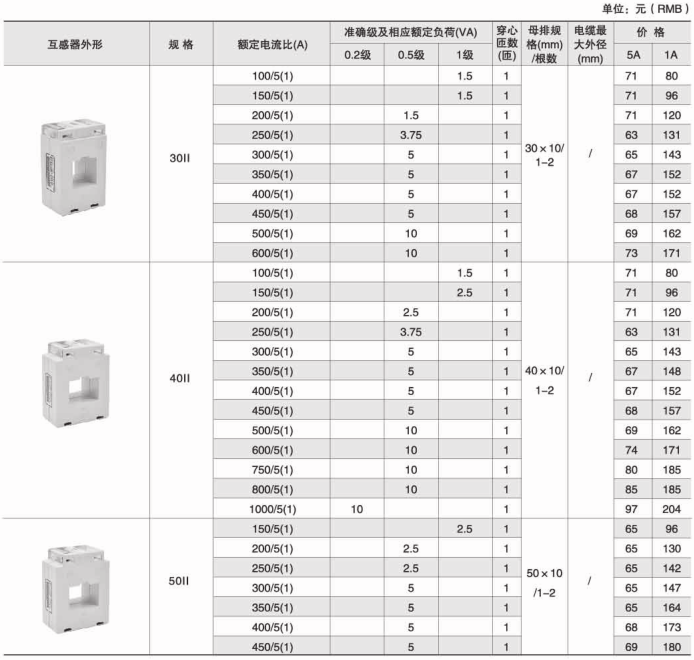

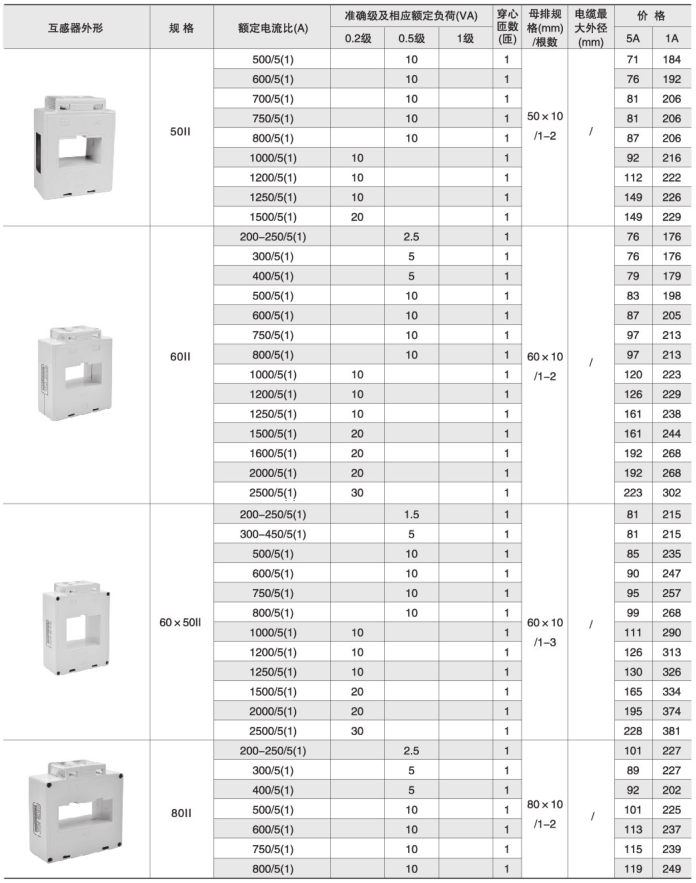

● AKH-0.66Ⅱ型電流互感器

規格	額定電流比(A)	準確級及相應額定負荷(VA)			穿心匝數(匝)	母排規格(mm)/根數	安裝方式
規格	額定電流比(A)	0.2級	0.5級	1級	穿心匝數(匝)	母排規格(mm)/根數	安裝方式
30II	100/5(1)			1.5	1	30x10/1-2	A,C
	150/5(1)			1.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-600/5(1)		10		1
40II	100/5(1)			1.5	1	40×10/ 1-2	A,C
	150/5(1)			2.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000/5(1)	10			1
50Ⅱ	150			2.5	1	50×10/ 1-2
	200-250/5(1)		2.5		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500/5(1)	20			1
60Ⅱ	200-250/5(1)		2.5		1	60×10/ 1-2	C
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500/5(1)	30			1
60×50Ⅱ	200-250/5(1)		2.5		1	60×10/ 1-3	D
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500/5(1)	30			1
80Ⅱ	200-250/5(1)		2.5		1	80×10/ 1-2
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
80×50Ⅱ	200-250/5(1)		2.5		1	80×10/ 1-3
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
100Ⅱ	300-450/5(1)		5		1	100×10/ 1-2
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
100×50Ⅱ	300-450/5(1)		5		1	100×10/ 1-3
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
100×80Ⅱ	600-800/5(1)		10		1	100×10/ 1-4
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-4000/5(1)	30			1
120×50Ⅱ	500-800/5(1)		10		1	120×10/ 1-3
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-5000/5(1)	30			1
130×50Ⅱ	600-800/5(1)		10		1	125×10/1-3 130×10/1-3 60×10/2-6
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-5000/5(1)	30			1
120×80Ⅱ 150×50Ⅱ	1000-1250/5(1)	10			1	120×10/ 1-4	D
	1500-2000/5(1)	20			1
	2500-5000/5(1)	30			1
170×100Ⅱ	1500-2000/5(1)	15			1	170×10/1-3 100×10/3-6
170×100Ⅱ	2500-5000/5(1)	30			1	170×10/1-3 100×10/3-6
180×50Ⅱ	1200-2000/5(1)	10			1	180×10/1-3
180×50Ⅱ	2500-5000/5(1)	30			1	180×10/1-3
200×50Ⅱ 220×50Ⅱ 260×50Ⅱ	1500-2000/5(1)	20			1	200×10/1-3 100×10/4-6
200×50Ⅱ 220×50Ⅱ 260×50Ⅱ	2500-5000/5(1)	30			1	200×10/1-3 100×10/4-6
260×100Ⅱ	1200-1500/5(1)	10			1	250×10/2-5 125×10/4-10
	1500-2000/5(1)	20			1
	2500-6300/5(1)	30			1

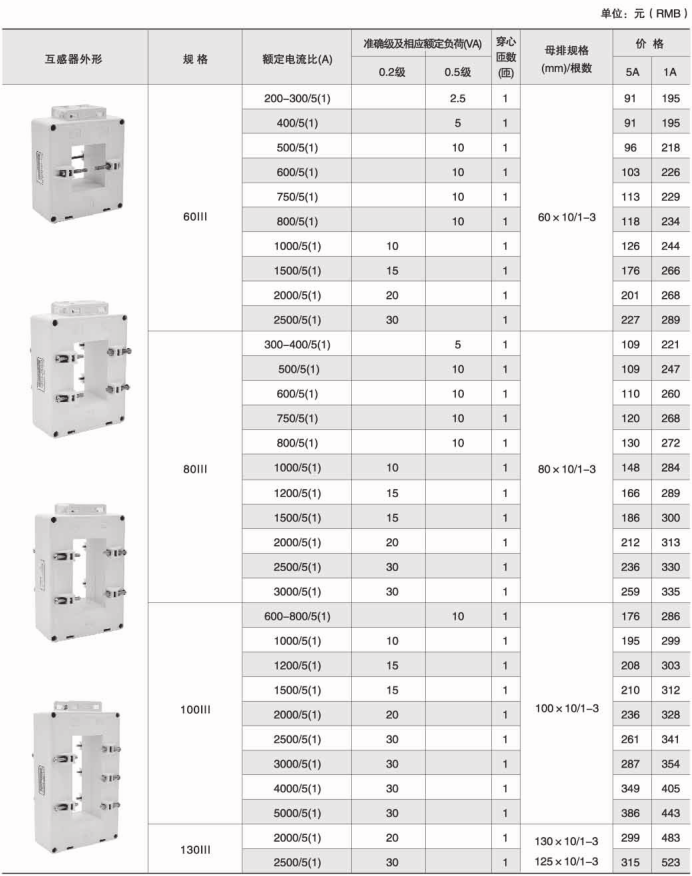

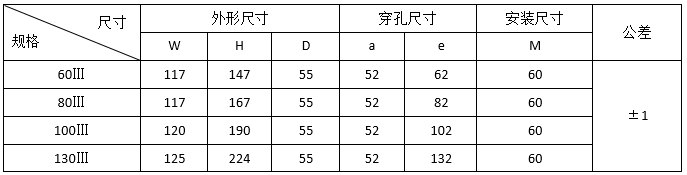

● AKH-0.66Ⅲ型電流互感器

規格	額定電流比(A)	準確級及相應額定負荷(VA)		穿心匝數(匝)	母排規格(mm)/根數	安裝方式
規格	額定電流比(A)	0.2級	0.5級	穿心匝數(匝)	母排規格(mm)/根數	安裝方式
60Ⅲ	200-300/5(1)		2.5	1	60×10/ 1-3	E
	400/5(1)		5	1
	500-800/5(1)		10	1
	1000/5(1)	10		1
	1200-1500/5(1)	15		1
	2000/5(1)	20		1
	2500/5(1)	30		1
80Ⅲ	300-400/5(1)		5	1	80×10/ 1-3
	500-800/5(1)		10	1
	1000/5(1)	10		1
	1200-1500/5(1)	15		1
	2000/5(1)	20		1
	2500-3000/5(1)	30		1
100Ⅲ	600-800/5(1)		10	1	100×10/ 1-3
	1000/5(1)	10		1
	1200-1500/5(1)	15		1
	2000/5(1)	20		1
	2500-5000/5(1)	30		1

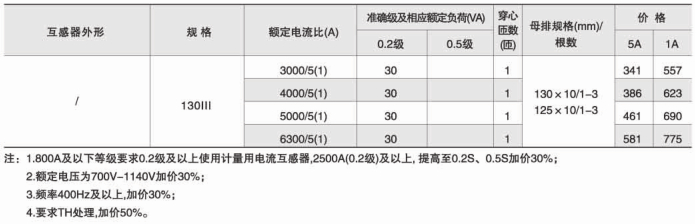

130Ⅲ	2000/5(1)	20		1	130×10/1-3 125×10/1-3
130Ⅲ	2500-5000/5(1)	30		1	130×10/1-3 125×10/1-3

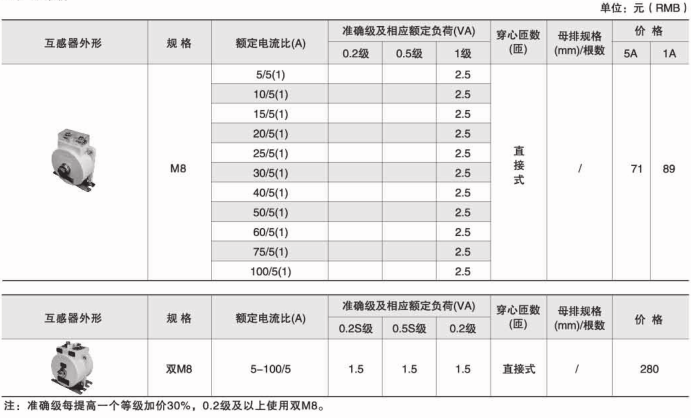

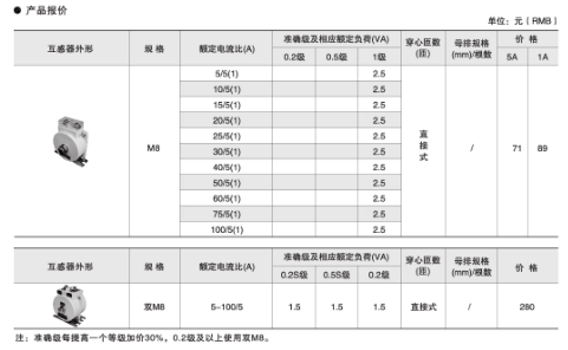

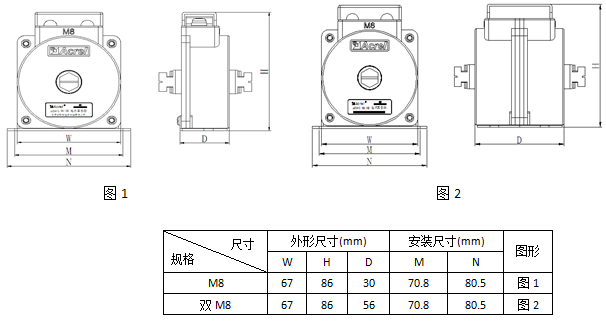

● AKH-0.66 M8型電流互感器

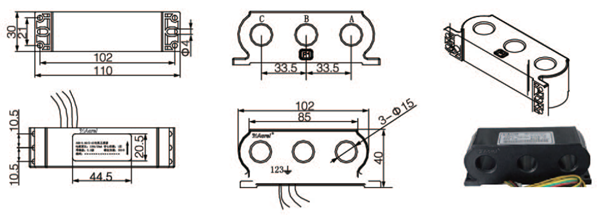

● AKH-0.66 Z型電流互感器

◆ AKH-0.66/Z-10型電流互感器

規格	額定電流比	準確級	穿心匝數	母排規格(mm)/根數	電纜最大外徑(mm)	安裝方式
		0.2級
Z-10	50A/25mA	10Ω		1	Φ10	導軌式

◆ AKH-0.66/Z-15型電流互感器

規格	額定電流比	準確級及相應額定負荷	穿心匝數	電纜最大外徑(mm)
		0.2級
Z-15	100A/20mA	10Ω	1	Φ15

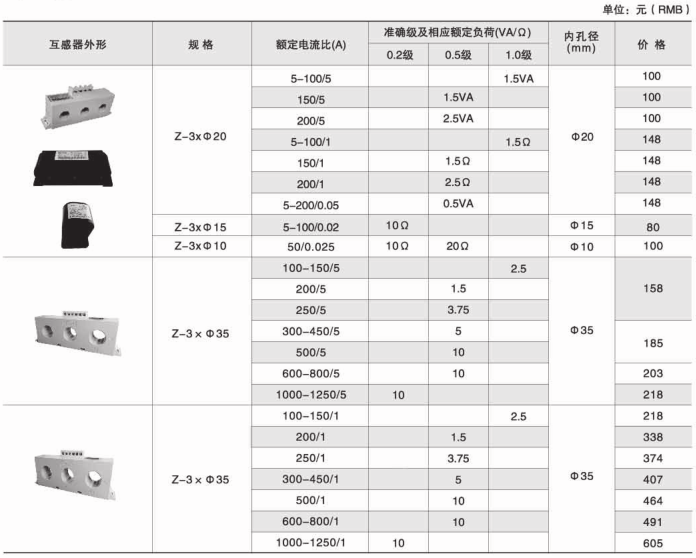

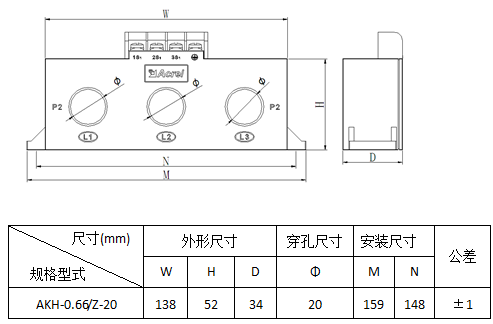

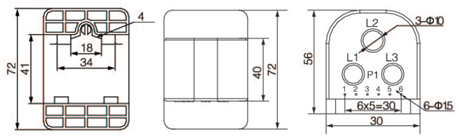

◆ AKH-0.66/Z-20型電流互感器

規格	額定電流比	準確級及相應額定負荷（VA/Ω）		電纜最大外徑(mm)
規格	額定電流比	0.5級	1級	電纜最大外徑(mm)
Z-3×Φ20	5-100/5A		1.5VA	Φ20
	150/5A	1.5VA
	200/5A	2.5VA
	5-100/1A		1.5Ω
	150/1A	1.5Ω
	200/1A	2.5Ω
	5-200A/50mA	0.5VA

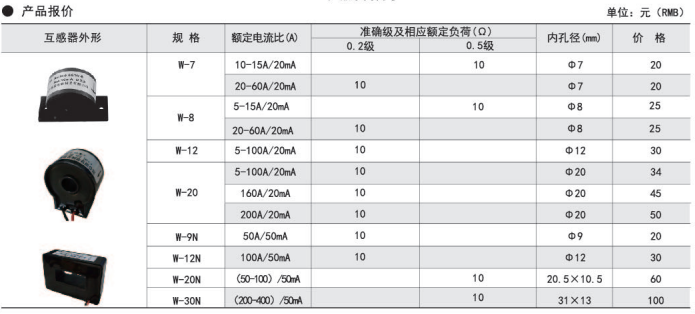

● AKH-0.66/W系列電流互感器
◆ AKH-0.66/W-7型電流互感器

規格	額定電流比	準確級及相應額定負荷(Ω)			穿心匝數	電纜最大外徑(mm)
規格	額定電流比	0.2級	0.5級	1級	穿心匝數	電纜最大外徑(mm)
W-7	5-15/5mA	10			1	Φ7
	10-30/10mA	10			1
	5/20mA		10		2
	10-15/20mA		10		1
	20-60/20mA	10			1

◆ AKH-0.66/W-8型電流互感器

規格	額定電流比	準確級及相應額定負荷(Ω)			穿心匝數	電纜最大外徑(mm)
規格	額定電流比	0.2級	0.5級	1級	穿心匝數	電纜最大外徑(mm)
W-8	5-15/5mA	10			1	Φ8
	10-30/10mA	10			1
	5/20mA		10		2
	10-15/20mA		10		1
	20-60/20mA	10			1

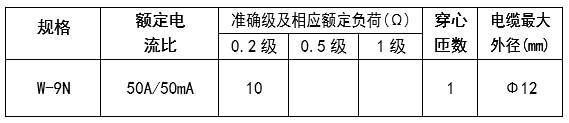

◆ AKH-0.66/W-9N型電流互感器

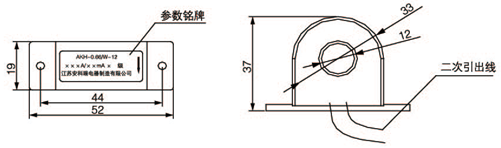

◆ AKH-0.66/W-12型電流互感器

規格	額定電流比	準確級及相應額定負荷(Ω)			穿心匝數	電纜最大外徑(mm)
規格	額定電流比	0.2級	0.5級	1級	穿心匝數	電纜最大外徑(mm)
W-12	5/20mA		10		4	Φ12
	10-15/20mA		10		2
	20/20mA		10		1
	30-100/20mA	10			1

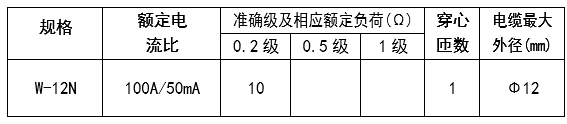

◆ AKH-0.66/W-12N型電流互感器

◆ AKH-0.66/W-20型電流互感器

規格	額定電流比	準確級及相應額定負荷(Ω)			穿心匝數	電纜最大外徑(mm)
規格	額定電流比	0.2級	0.5級	1級	穿心匝數	電纜最大外徑(mm)
W-20	5/20mA		10		4	Φ20
	10-15/20mA		10		2
	20/20mA		10		1
	30-200/20mA	10			1

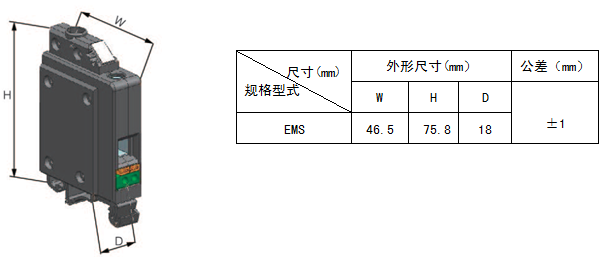

● AKH-0.66/EMS型電流互感器

規格	額定電流比	準確級及相應額定負荷(Ω)			耐壓	開路電壓	環境溫度℃	安裝方式
		0.2級	0.5級	1級
EMS	50A/10mA	10			3kV	≤7.8V	-20℃~70℃	導軌
